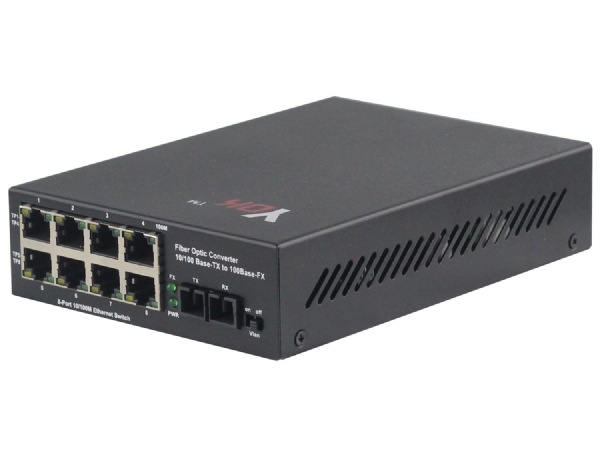

YOK-1800系列为10/100Mbps自适应快速以太网交换机(亦称光电介质转换器),内置8口10/100Mbps自适应交换机,可将两个独立的10Base-T和100Base-TX双绞线电信号同100Base-FX光信号进行相互转换。
它将网络的传输距离从铜线的100m的极限扩展到120Km(单模全双工方式)。支持两种不同的连接媒体类型:10/100Base-TX和10/100Base-FX,通过使用交换技术和存储转发技术来实现两种数据连接媒体之间的数据传输。支持双纤多模,单纤单模多种光纤传输
参数 | 技术指标 |
访问模式 | 个10 / 100Mbps |
标准 | IEEE802.3 10Base-T以太网,IEEE802.3u100Base-TX / FX快速以太网,IEEE802.3x流量控制,IEEE802.1Q VLAN,支持IEEE802.1p QoS功能,IEEE802.1D生成树 |
波长 | 多模:850/1310; 单模:1310/1550(可选) |
传输距离 | 多模:2公里; 单模:20〜120公里; 5类双绞线:百米 |
端口 | 8口RJ45:用于连接STP/UTP 5类双绞线的;一个光口:MM:SC/ST(50,62.5 /125μm多); SM:SC / FC(9 /125μm多) |
转换装置 | 媒体转换,存储和转发 |
MAC地址表 | 1K |
缓冲空间 | 1Mbit |
流量控制 | 全双工:流量控制; 半双工:背压 |
延迟 | 9.6μs |
BER | <10-9 |
MTBF | 十万小时 |
LED指示灯 | PWR(电源); FDX(FX全双工)FX LINK / ACT(光链路/动作)FX 100M(100M光纤的传输速率)TP1 / 2/3/4/5/6/7/8 LINK / ACT(1/2/3/4 / 5/6/7/8端口双绞线连接动作)TP1 / 2/3/4/5/6/7/8 100M(1/2/3/4/5/6/7/8口双绞线100M传输速率) |
电源 | DC5V / 2A(内部) |
耗电量 | 5W |
工作温度 | -10〜55℃ |
工作湿度 | 5%〜90% |
Maintainingtemperature | -40〜70℃ |
保持湿度 | 5%〜90%,非冷凝 |
尺寸 | 165毫米*120毫米* 38毫米(内置电源) |
10/100Mbps快速以太网光纤长途传输网络
机械尺寸
型号 | 波长 | FX端口 | 8-TX端口 | 纤维模型 | 距离 |
YOK-1800-M02 | 850/1310 | SC / ST / FC | 的RJ-45 | MM,双纤 | 2公里 |
YOK-1800-S20 | 1310 FP | SC / ST / FC | 的RJ-45 | SM,双纤 | 20公里 |
YOK-1800-S40 | 1310 FP | SC / ST / FC | 的RJ-45 | SM,双纤 | 40公里 |
YOK-1800-S60 | 1310 FP | SC / ST / FC | 的RJ-45 | SM,双纤 | 60公里 |
YOK-1800-S80 | 1550 DFB | SC / ST / FC | 的RJ-45 | SM,双纤 | 80公里 |
YOK-1800-S100 | 1550 DFB | SC / ST / FC | 的RJ-45 | SM,双纤 | 百公里 |
YOK-1800-A20 | TX1310 / RX1550nm FP | SC / ST / FC | 的RJ-45 | SM,单纤 | 20公里 |
YOK-1800-B20 | RX1310 / RX1550nm FP | SC / ST / FC | 的RJ-45 | SM,单纤 | 20公里 |
YOK-1800-A40 | TX1310 / RX1550nm FP | SC / ST / FC | 的RJ-45 | SM,单纤 | 40公里 |
YOK-1800-B40 | RX1310 / TX1550nm FP | SC / ST / FC | 的RJ-45 | SM,单纤 | 40公里 |
YOK-1800-A60 | TX1310 / RX1550nm DFB | SC / ST / FC | 的RJ-45 | SM,单纤 | 60公里 |
YOK-1800-B60 | RX1310 / TX1550nm DFB | SC / ST / FC | 的RJ-45 | SM,单纤 | 60公里 |
YOK-1800-A80 | TX1310 / RX1550nm DFB | SC / ST / FC | 的RJ-45 | SM,单纤 | 80公里 |
YOK-1800-B80 | RX1310 / TX1550nm DFB | SC / ST / FC | 的RJ-45 | SM,单纤 | 80公里 |
